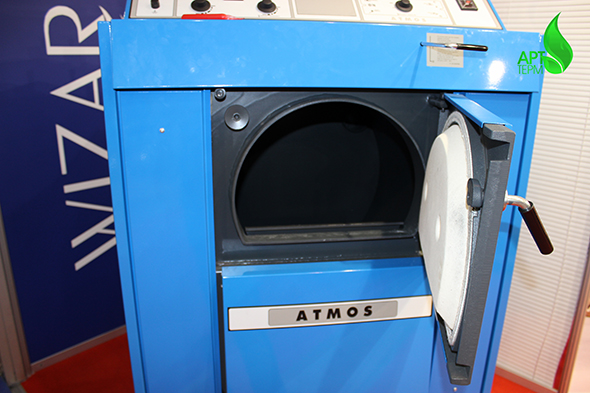

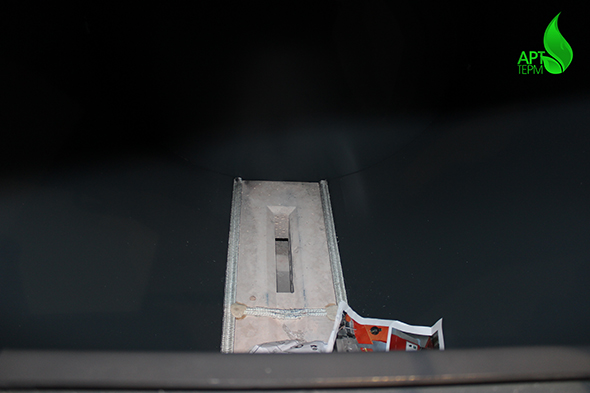

Котлы, предназначенные для сжигания древесины, сконструированые на принципе генераторной газификации с применением вытяжного вентилятора, который удаляет из котла продукты сгорания или втягивает в котел воздух. Корпуса котлов изготовлены из сварных стальных листов, толщиной 3-8 мм. Котел состоит из насыпной части для топлива, которая оснащена в нижней части жаростойким патрубком, с продольным отверстием, для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал, для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.
Пиролизный котел на дерево DREVOPLYN с вентилятором и контуром охлаждения |
||||
Тип | Мощность, кВт | Габариты ВхШхГ, мм | Вес, кг | Цена ЕВРО с НДС |
DC 18 S | 20 | 1180х590х845 | 293 | - |
DC 22 S | 22 | 1180х590х1045 | 303 | - |
DC 25 S | 25 | 1180х590х1045 | 306 | - |
DC 30 SX | 30 | 1185x675x959 | 332 | - |
DC 32 S | 35 | 1180х680х1045 | 345 | - |
DC 40 SX | 40 | 1260х680х1045 | 353 | - |
DC 50 S | 48 | 1260х680х1245 | 407 | - |
DC 75 SE | 75 | 1480х770х1390 | 700 | - |
DC 70 S | 70 | 1380х680х1060 | 490 | - |
DC 100 | 99 | 1590х980х1180 | 780 | - |
DC 150 NEW | 150 | 1813х1010х1295 | 1030 | - |

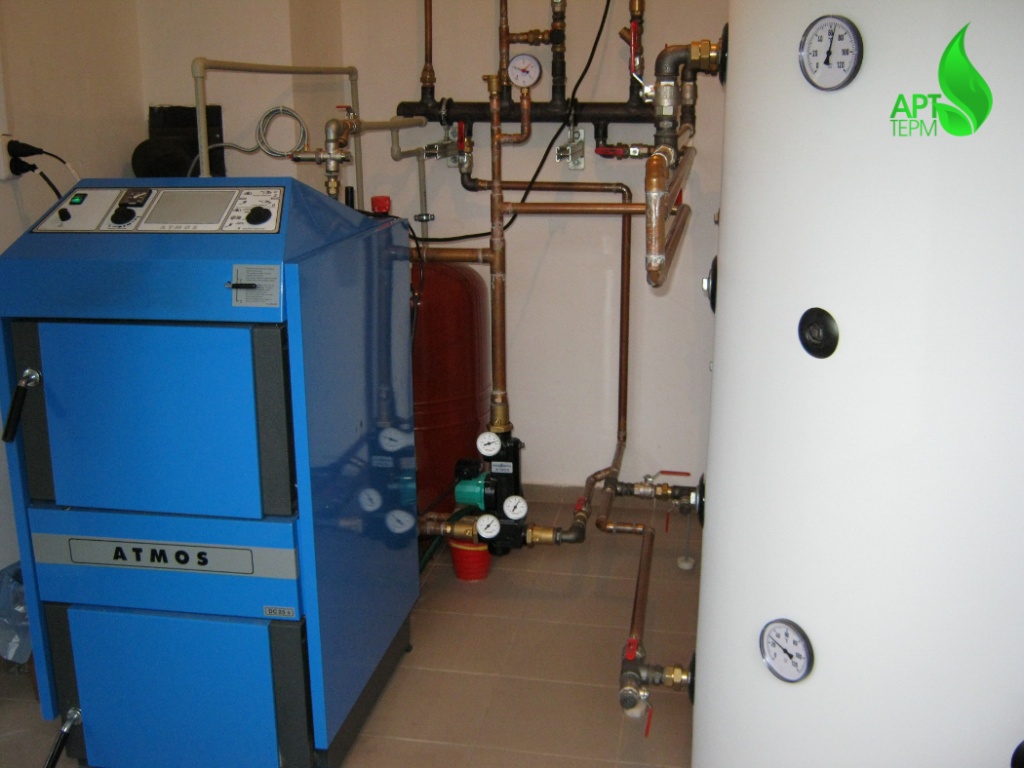

Котлы "ATMOS" должны быть подключены с посредством "LADDOMAT 21" или терморегулирующим вентилем ЕСБЕ для достижения температуры воды, возвращающейся в котел, минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
Электромеханический принцип - регулировка мощности производится при помощи заслонки, управляемой регулятором тяги, тип FR 124, который, в соответствии с заданной температурой воды на выходе (80 - 90 °C), автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместе с тем снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку регулятор, кроме регулировки мощности, выполняет другую важную функцию - защищает котел от перегрева. Регулирующим термостатом, размещенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75 - 85°C). На регулирующем термостате должна быть задана температура на 5 °C ниже, чем на регуляторе тяги FR 124. Котел работает при пониженной мощности и без вентилятора – при отключении электрического тока Вы не останетесь без отопления. Котёл работает со сниженной мощностью до 70% номинальной мощности и без вентилятора.
